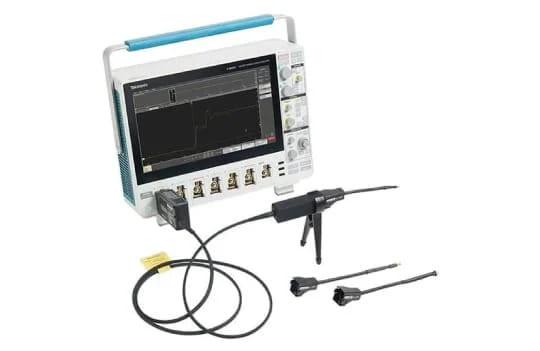

IsoVu 光隔离探头

功能简介

发现非隔离探头隐藏的快速震荡的信号。IsoVu™ 探头技术实际上通过光学隔离消除了共模干扰。这样就可以按 100V/ns 或更快的速度在 ±60kV 的基准电压上提供精确的差分测量。借助我们的 IsoVu Generation 2 设计,您能获得 IsoVu 技术的所有优势,但大小仅为原来探头尺寸的 1/5。

IsoVu Gen 2 探头凭借多功能 MMCX 连接器以及无与伦比的带宽、动态范围和共模抑制组合,为隔离探头技术设定新的标准。

IsoVu 探头技术可在基准电压以 100V/ns 或更快速度回转 ±60kV 时提供高达 ±2500V 的精确差分测量。第二代探头采用 IsoVu 第 2 代设计,其尺寸仅为第一代的五分之一,但却拥有所有的 IsoVu 技术优势。

凭借通用的 MMCX 连接器以及带宽、动态范围和共模抑制功能的结合,IsoVu Gen 2 探头为隔离探头技术树立了新标准,并能够通过 SiC 和 GaN 实现宽带隙电源设计。

IsoVu 探头的优势

IsoVu 技术使用光纤供电和光模拟信号路径,以在测量系统和 DUT 之间实现完全光电隔离。这种隔离的重要优势是允许探头在共模电压下独立浮动。

DC 时 160 dB (100,000,000:1) CMRR

100 MHz 时高达 120 dB (1,000,000:1) CMRR

1 GHz 时高达 80 dB (10,000:1) CMRR

±60 kV 共模电压范围

高达 ±2500 V 差分输入电压范围

高达 ±2500 V 偏置范围

高压和高带宽

如果使用传统的差分探头,则必须在高带宽或高电压电平之间进行选择。IsoVu 探头具有屏蔽同轴电缆和隔离层,可提供高带宽和 ±2500 V 的差分电压范围。第 2 代 IsoVu 可提供 200 MHz、500 MHz 和 1 GHz 的带宽,以满足您的预算和性能要求。

高性能和便捷的连接

4

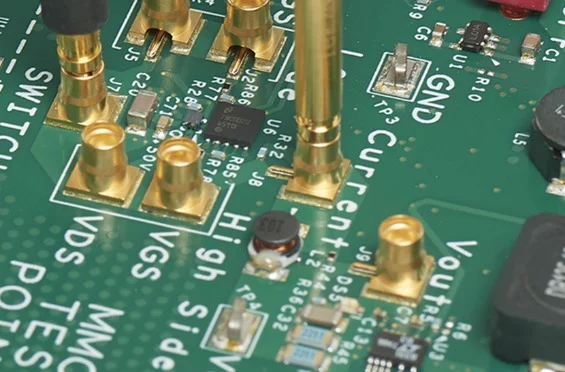

IsoVu 探头端部具有一系列连接和附件,性能和可接入性较高。探头可以直接连接到 MMCX 连接器,这种连接器价格便宜且使用广泛。这样就可以提供稳定的、免提测试点,以及高带宽和共模抑制。坚硬的金属主体屏蔽了中心导体,最大程度地减小了接地回路的面积,从而将干扰降至最低。

还可提供其他附件使探头端部能够用于多种连接方式。另外还提供 0.100" 和 0.200" 间距的四方针端部以用于差分电压大于 ±250V 的场景。当不使用端部时,传感头在探头的 SMA 连接器处还具有 1MΩ 和 50Ω 的可切换端接。此功能可以有效地向任何兼容示波器添加隔离通道。

功率转换器和电机驱动设计中的浮动测量

在半桥功率转换器中进行高边测量充满挑战,因为测量时参考的源或集电极会快速上下摆动。SiC 和 GaN FET 等宽带隙器件更难测量,因为它们可以在几纳秒内切换高压。这种快速变化的共模电压产生的噪声进入差分测量结果中,并掩盖 VGS 和 VDS 的详细信息。IsoVu 探头在全带宽下具有无与伦比的共模抑制性能,通常首次能够查看到信号详细信息。

应用

使用 SiC 或 GaN、FET 或 IGBT 的半/全桥设计

浮动测量

功率转换器设计

电源设备评估

开关电源设计

逆变器设计

电机驱动设计

电子镇流器设计

EMI 和 ESD 故障排除

电流并联测量

可按客户需求定制

申请定制
