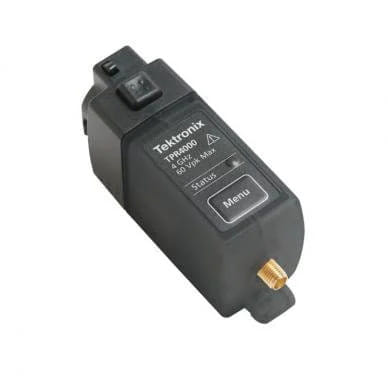

低噪声电源纹波探头

功能简介

这些探头已针对电源完整性测量进行了优化,结合了低噪声成分、高达 60 V 的直流偏移、高带宽、低负载和多种连接选项。

主要性能指标

兼容 6 系列 MSO、5 系列 MSO、4 系列 MSO、3 系列 MDO、MDO3000 1MDO4000C、1MSO/DPO5000B、2示波器

带宽:34

耦合模式:

TPR1000: DC 至 1 GHz

TPR4000:DC 至 4 GHz

DC 抑制模式:

TPR1000:10 kHz 至 1 GHz

TPR4000:10 kHz 至 4 GHz

工频动态范围:最高为 60 V DC,1Vp-p 至带宽5

衰减:1.25x3

测量精度:

DC 线性度:<0.1%

步进响应长期畸变:±1%

噪声:

6 系列 MSO 上 <300 μVp-p 噪声(20 MHz 带宽棚限)

6 系列 MSO 上 <1 mVp-p 噪声(全部带宽)

输入阻抗:

50 kΩ DC ~ 10 kHz

50 Ω AC > 100 kHz

尖端的温度范围:6

–40 ~ +85 °C(标配附件)

–40 ~ +155 °C(高温电缆选项)

偏置:

±60 V 偏置范围

偏置设置误差:±2 mV 最大值,±0.4 μV 典型值

1由于 TPR1000 和 TPR4000 探头以及 MDO3000 和 MDO4000C 示波器之间的软件不兼容,当在小于 2 毫伏/格的垂直刻度设置中使用这些示波器时,探头测量精度会降低。对于所有其他垂直刻度设置,将保持指定的探头精度。

2DPO7000C 和DPO70000C/⁠DX/⁠SXDPO70000 示波器需要选配的 TCA-VPI50适配器。

3频响已针对 <1W 的源阻抗优化。

4通过 SMA-SMA 电缆或焊接微型同轴电缆端部。

5最大 AC RMS 值 1 V。

6补偿盒和示波器温度范围限于 0 ~ +55℃。

应用

探测汽车、工业和消费市场中芯片组的电源轨电压供电和控制功能

探测数字功率管理、内存和以太网连接能力

探测高频电源轨上的噪声源

为什么使用电源轨探头?

现代电子产品新增的功能、更高的密度、更快的开关速度,正推动着对更低的供电电压的需求。设计人员需要放大电源轨,查找高频干扰信号,测量纹波,在更紧张的容限下分析耦合效应。示波器通常没有足够的偏置,把 DC 轨上的噪声和纹波位移到屏幕中心,来进行所需的测量。

TPR1000 和 TPR4000 探头提供了低噪声测量解决方案(示波器和探头),这一点非常关键,以区分示波器和探头的噪声与被测的 DC 电源的噪声和纹波。探头中较高的输入阻抗,可以最大限度地减少示波器负载对 DC 轨道的影响 (50 kΩ @ DC)。探头提供的带宽越高,能够查看 DC 轨道上可能影响的数据信号、时钟等信号的内容(谐波、更快的纹波等)就越多。

TPR1000 和 TPR4000 为高速 (μP)、低功率(手机)和开关式电源市场中的功率完整性和验证工程师提供了优秀的完整性解决方案。探头设计提供了超低噪声、高带宽及 60 V 偏置,拥有灵活的连接选项,可以解决客户挑战,同时有多个软件包,能够满足数字功率管理市场的需求。

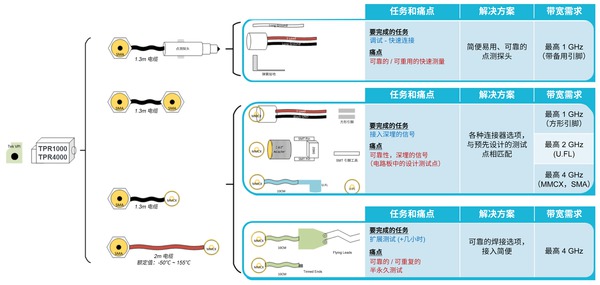

使用探头附件进行连接

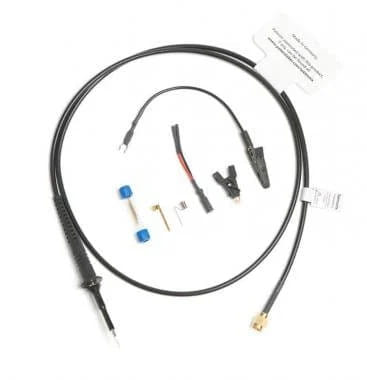

选配的探头附件提供了可靠的、可重复的电源轨测量解决方案。

5

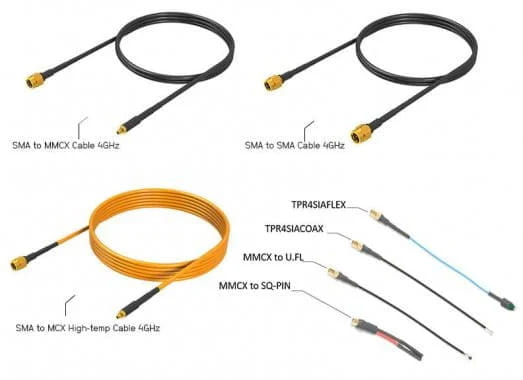

使用探头附件实现连接

可按客户需求定制

申请定制
