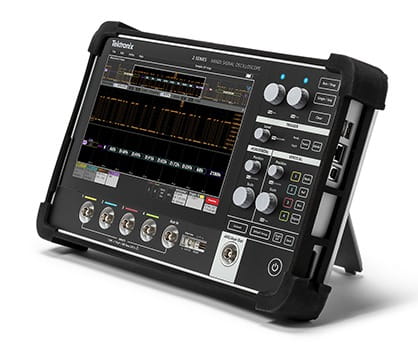

2 系列 MSO 混合信号示波器

功能简介

在不降低性能的情况下为您的工作台腾出更多空间。 2 系列 MSO 的厚度只有 4CM,重量仅1.8KG,是一款功能齐全的实时触摸屏示波器,外形小巧、便携,感觉就像平板电脑一样。无论您的测量挑战要求您前往何处(工作台、教室或者测试现场),都可轻松携带它。

主要性能指标

模拟输入通道

2 路或 4 路输入

带宽

70 MHz、100 MHz、200 MHz、350 MHz 和 500 MHz

采样率

2.5 GS/s 半通道

1.25 GS/s 全通道

记录长度

每个通道 10 M 个点

垂直分辨率

8 位 ADC

高分辨率模式下高达 16 位

标准触发类型

边沿、脉宽、欠幅、超时、逻辑、建立和保持、上升/下降时间和并行总线

标准分析

光标:波形,竖线、横线和横竖线

测量: 36

图:XY,限值模板

数学:基本波形代数、FFT 和高级公式编辑器

搜索: 搜索任何触发标准

串行触发、解码和分析(可选)

I2C、SPI、RS-232/422/485/UART、CAN、CAN FD、LIN 和 SENT

数字输入通道(可选,今后推出)

16 位输入

任意函数发生器(可选)

50 MHz 波形生成

波形类型:任意波形、正弦波、方波、脉冲、锯齿波、三角波、DC 电平、高斯、洛伦兹、指数上升/下降、Sin(x)/x、随机噪声、半正矢曲线、心电图

数字波型发生器(可选,今后推出)

4 位

用户定义、手动和切换

数字电压表(可选,今后推出)

4 位 AC RMS、DC 和 DC+AC RMS 电压测量

5 位频率计数器

触发频率计数器(可选,今后推出)

8 位

显示

10.1 英寸 TFT 彩色

WXGA (1280 x 800) 分辨率

容性(多触点)触摸屏

连接性

USB 2.0 主控端口

USB 2.0 设备(2 个端口)

LAN(10/100 Mb/s Base-T 以太网)

电池组(可选)

电池组,带 2 个电池槽,具有热插拔功能

正常使用时间为 8 小时(两节电池)

远程控制

借助网络连接和远程虚拟网络计算 (VNC),可远程查看和控制示波器。

VESA 安装

100 mm x 100 mm VESA 接口

安全性

Kensington 防盗锁

标配探头

每条通道一个 TPP0200 200 MHz 10x 电压探头

协作工具(可选)

TekDrive:通过 TekDrive 云保存和调用波形、设置和截屏。与团队中的其他成员共享数据。

TekScope:执行基本的仪器控制并将波形数据传输到 PC。离线分析,比如对保存的数据进行协议解码、自动测量等。

保修

1

Tektronix 新一代示波器

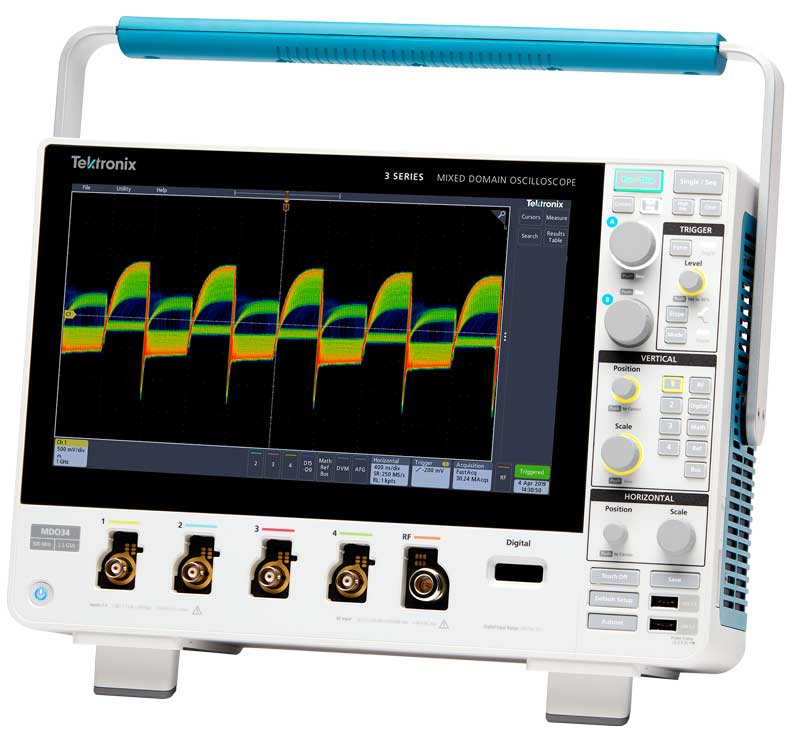

2 系列 MSO3 系列 MDO4 系列 MSO5 系列 B MSO6 系列 B MSO
小巧便携的电池供电仪器适用于任何测试台的极致多功能性多达 6 个通道的高可见性台式测试仪高级分析和多达 8 路输入高速信号的细节无与伦比

2

尺寸小巧的多功能示波器,满足日常调试之需

2 系列 MSO 具有多达 4 路模拟通道、500 MHz 带宽、2.5 GS/s 采样率、16 通道 MSO、50 MHz AFG、4 位数字波型发生器、高级触发器、协议解码和 DVM,而且频率计数器具有多种功能。所有功能均集成于约 1.5" 厚的紧凑型仪器外壳内,使其成为电子调试和测试的首选示波器,不受工作地点的任何限制。

2 系列 MSO 的电容式触控屏和高度直观的用户界面专为触控而设计,使得泰克屡获殊荣的新一代示波器系列不断壮大。共享用户界面和可编程接口使您可以轻松使用泰克所有的新一代示波器

选配电池组之后,同一台仪器既可在实验室中使用,也可在现场使用,从而扩展了仪器应用。

凭借大量兼容探头和整套附件,2 系列 MSO 成为同类产品中性能最强大、功能最齐全的仪器,适合各种应用领域。

直观的触控屏和简化的前面板

2 系列 MSO 提供与高端泰克示波器相同的一流用户界面,并支持与触控类消费电子设备类似的交互体验。

左/右或上/下拖动波形,调节水平位置和垂直位置,或卷动缩放视图

使用手势,在水平方向或垂直方向改变标度或进行放大/缩小

从右侧滑入,会出现结果条;从上往下滑,会进入显示屏左上角菜单

3

电容式触控显示屏交互操作

简化的前面板保留了关键按钮和旋钮,配有彩色 LED 环形灯,允许快速访问和轻松调整最常用的仪器设置。

薄膜开关技术使其坚固耐用,适合在恶劣环境中使用,易于清洁。

4

简化、直观的前面板,带有彩色 LED

流线型前面板与直观的触控界面相结合,使任何新工程师都能轻松上手并开始使用仪器。

还支持 USB 鼠标和/或键盘,并可用作与仪器之间的第三种交互方法。

5

通过可深度定制的用户界面,同时查看模拟通道、解码串行总线波形、结果表、测量结果、数学 FFT 图和光标读数以及每路输入的设置信息。

极易使用的界面和全面的分析,让您快速、深入地了解情况

2 系列 MSO 的用户界面采用全新设计,旨在简化触控操作。所有关键信息均以一系列标记呈现,其中带有显示关联性的视觉提示。只需轻轻一点,即可立即访问仪器配置或波形管理任务。

2 系列 MSO 在此类产品中拥有革命性的全新堆叠显示模式,在传统模式中,所有波形都叠加在一条格线上,导致不必要的取舍:

为了避免波形叠加,需要调整每个波形的垂直标度和位置,从而仅使用一小部分 ADC 量程,导致测量不准确。

调整波形垂直标度和位置会导致波形叠加,从而难以辨别单个波形的细节。

在堆叠显示模式下,每个波形都有自己的片段(附加格线),用来代表整个 ADC 量程,以实现最佳的可见性和准确性。还可以叠加多组通道,以实现信号的可视比较。

2 系列混合信号示波器 (MSO) 提供了一套完善的标准分析工具,包括:

波形光标和屏幕光标,支持用户选择读数位置。

36 次自动测量,带有测量统计和选通,能够添加无限次数的测量,可从一次测量导航到下一次测量,以及立即查看最小或最大结果。

基本和高级波形数学,包括任意编辑公式。

基本 FFT 分析,包括查看幅值或相位的选项,用于自定义窗口类型、选通和单位的多个选项。

2 系列 MSO 的超大显示屏不仅为信号提供充足的查看区域,还为示图、测量结果表、总线解码表等提供充足的显示空间。您可以轻松调整各种视图的大小,重新确定其位置,以适应自己需求。

触发

发现电路问题只是第一步,然后,您必须捕获对应的事件,以确定根本原因。2 系列 MSO 提供一整套高级触发器,包括欠幅、逻辑、脉宽、触发器、超时、上升/下降时间、建立和保持、串行数据包以及可用于捕获罕见复杂事件的并行数据。

6

只需双击感兴趣的项目,即可进入配置菜单。此时双击触发标记即可打开触发菜单

事件动作

仪器内置的“事件动作”功能使用户能够设置示波器,以便在满足指定条件(如触发事件、测量限制失效、搜索事件或模板测试事件)时执行某些操作来做出响应。这样可以轻松捕获和分析罕见事件。

7

当发生特定事件时,示波器可以使用“事件动作”功能自动运行

导航和搜索

借助高达 10 M 点的记录长度,您可以在一次采集中捕获多个感兴趣的事件,甚至捕获数千个串行数据包,同时保持高分辨率来放大观察信号细节。

如果没有适当的搜索工具,在长波形记录中找到感兴趣的事件可能会耗费大量的时间。

搜索功能可以通过采集用户自定义事件来自动搜索。所有事件的发生均以搜索标记突出显示,以便于导航。搜索类型包括边沿、脉宽、超时、欠幅、窗口、逻辑、建立和保持、上升/下降时间和并行/串行总线包内容。您也可以快速跳转至搜索结果的最小值和最大值。

标注

在团队中共享数据、稍后重新创建测量或出具客户报告时,记录下测试结果和方法至关重要。

在屏幕上点击几下,即可按需创建大量自定义标注,使您能够记录波形的特定详细信息。通过各标注,您可以自定义文本、位置、颜色、字体大小和字体。

8

用于触发窄脉冲的脉宽触发器示例

9

总线波形提供与时间相关的解码包,而总线解码表则显示整个采集中的所有数据包,可使用搜索功能进行导览

模板测试

模板测试提供了一种测试信号质量的好方法。掩模可限定示波器一部分显示屏无信号进入。可以根据具有用户定义公差的金标准信号或在屏幕上绘制模板分段来定义模板。

2 系列 MSO 提供一套全面的模板工具:

定义测试持续时间(以波形数量为单位)

设置判定测试失败前必须满足的违规阈值

计数违例/失败和报告统计信息

设置违例、测试失败和测试完成时执行的操作

10

基于金标准参考信号的极限模板测试

串行协议触发和分析(可选)

2 系列 MSO 为处理嵌入式设计中最常见的串行总线提供了一套强健的工具,包括 I2C、SPI、RS-232/422/485/UART、CAN、CAN FD、LIN 和 SENT。

协议解码和触发功能非常重要,可通过观察一条或多条串行总线上的流量来跟踪系统中的活动流程。

串行协议触发可以触发特定包内容,包括包头、特定地址、特定数据内容、唯一的标识符、误码。

总线波形提供总线各种信号(如时钟、数据、芯片启用等)的高级综合视图,可以简便地识别数据包的开始和结束位置,并识别子包成分,如地址、数据、标识符、CRC 等等。

总线波形在时间上与显示的所有其他信号一致,可以方便地测量被测系统各部分的时间关系。

总线解码表可提供采样中所有解码数据包的表格视图。数据包带有时间标记,针对每个组成(地址、数据等)按列连续地列出。

11

总线菜单提供配置总线参数的选项

数字通道(选配)

2 系列 MSO 配备 16 路数字通道。P6316 数字探头可用于将多达 16 路信号连接到示波器的数字输入端。探头随附的附件使您可以直接连接到 8x2 方形排针。随附的跨线组和夹钳可用于卡入表面贴装器件或测试点,从而带来更大的灵活性。

每个数字通道均可单独浏览以查看其状态。或者,可以将多个数字通道分组,以总线形式一起查看。符号表也可应用于总线视图,以获得更高级别的总线事务视图。波型触发功能可用于触发关注的波型。

任意函数发生器(可选)

2 系列 MSO 可以选配 50 MHz 任意函数发生器,特别适合仿真某项设计内部的传感器信号,或在信号中添加噪声以执行裕量测试。AFG 输出为多路复用,提供 Aux Out 信号。

几种预定义波形,包括正弦波、方波、脉冲、锯齿波/三角波、直流、噪声、sin(x)/x (Sinc)、高斯、洛仑兹、指数上升/下降、半正矢和心电图信号。

任意波形发生器提供 128k 记录点,用于加载在模拟输入端捕获的波形(保存的文件)。或者,也可以使用泰克 ArbExpress PC 版波形创建和编辑软件快速轻松地生成复杂波形。

12

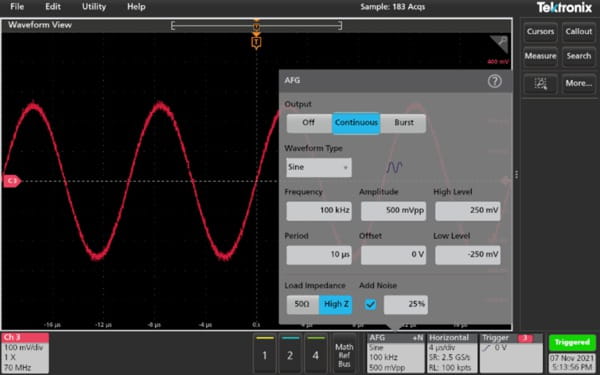

灵活设置 AFG 输出。该测试用例中,正弦波形添加了 25% 的噪声

数字波型发生器(可选)

2 系列 MSO 中包含一个 4 位数字波型发生器,每位记录长度为 2k 点,用于在预定义电压电平下生成 4 个数字信号。

可以使用预定义的 CSV 文件将输出波型加载到内存中,或者根据需要手动将每路输出的状态设置为高、低、切换或 Hi-Z。

数字电压表和频率计数器(可选)

仪器集成有一个 4 位数字电压表和一个 8 位频率计数器。任何模拟输入都可以作为电压表的来源,使用的探头与通用示波器相同。频率计数器非常精确地读取所选输入通道的频率。

连接性

2 系列 MSO 含有多种端口,支持仪器连接到网络、直连到 PC 或连接到其他测试设备。

两个 USB 2.0 端口可以轻松地将截屏、仪器设置和波形数据传送至 USB 大容量存储设备。还可以把 USB 鼠标和键盘连接到 USB 主控端口,控制仪器,输入数据。

USB 设备端口可用于从 PC 远程控制示波器。

标准 10/100BASE-T 以太网端口可轻松连接到网络,并远程控制仪器和查看采集的数据。

电池组(可选)

13

可安装在仪器背面的双电池槽电池组

2 系列 MSO 还支持选装电池组,提升使用灵活性,以便在没有交流电源的区域(如现场使用的测试设备)进行测量。

电池组有 2 个电池槽,可在操作期间热插拔电池,以延长电池的续航时间。

仪器在接通交流电源时为电池充电,也可使用外部充电器为电池充电。

可编程接口和向后兼容性

可编程接口命令可用于通过 USB 设备端口或以太网端口远程控制仪器。这样便可以对仪器进行编程以执行一组自动化任务或集成到更大的系统中,此类系统包括执行特定任务的其他设备。

可编程接口命令集与新一代泰克示波器兼容,易于重复使用为其他泰克示波器编写的代码。

该仪器还支持兼容模式,启用该模式后,可使 2 系列 MSO 与传统 TDS2000、TBS1000 和 MSO/DPO2000 系列泰克示波器的可编程命令兼容。此兼容模式使您可以轻松地将现有测试系统中的旧型号示波器更换为 2 系列 MSO。

附件

14

外部电池充电器

除了电池组之外,还提供了其他几种附件,使 2 系列 MSO 适合各种应用场合

机架安装套件,用于将仪器安装在生产用的机架中

带单撑的防护软包,用来保护仪器,便于带入现场

用于运输仪器的硬质旅行箱

仪器背面的 100 mm x 100 mm 标准 VESA 接口兼容各种附件

15

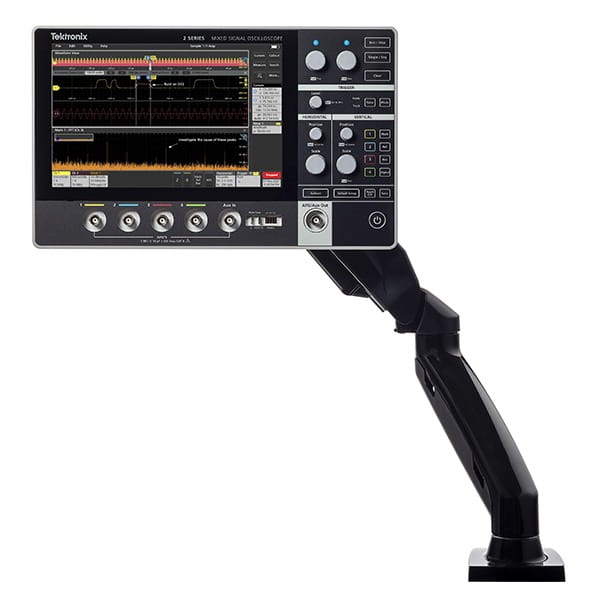

安装在现成支架臂上的 MSO24

16

机架安装套件

教育功能

随时随地助您一臂之力。

2 系列混合信号示波器 (MSO) 包括多种实用资源,您可以迅速解答疑问,而不必翻阅手册或登录网站:

各种菜单中使用图形图像和说明文本,迅速概括介绍各个功能。

所有菜单的右上角都有一个问号图标,通过它可以直接进入集成帮助系统中适用于该菜单的部分。

帮助菜单包括简短的用户界面教程,新用户可以在几分钟内迅速了解仪器操作。

17

内置帮助迅速解答疑问,而不必翻阅手册或登录网站

功能控制

2 系列 MSO 提供多种新的控制方式,可以让教育工作者用更多的时间来讲授电路概念,减少实验设置和管理方面的工作。

教育工作者可以在仪器上禁用自动设置、光标和自动测量,从而可以向学生讲授基础概念,帮助他们了解怎样使用仪器水平控制功能和垂直控制功能获得波形显示画面,使用格线测量时间和电压,手动绘制/计算信号特性。

TekDrive

2 系列 MSO 与 TekDrive 协作测试和测量数据工作区进行了本地集成,允许用户从任何相连设备上传、存储、整理、搜索、下载并共享任何文件类型。

随时随地无缝访问数据

直接在仪器上保存/调用

使用浏览器检查、分析和报告任何设备上保存的数据

与其他贡献者无缝协作

使用 REST API 通过脚本集成到任何工作流程中

18

TekScope PC 分析软件

在 PC 上获取屡获殊荣的示波器所带来的分析能力。随时随地分析波形。

使用与示波器相同的 UI 界面在任何地点分析波形,而无需用到示波器

与同事和客户共享数据

在同一屏幕上同步显示来自多个示波器的波形

添加高级分析功能,如频谱分析、抖动分析和高级总线解码。

19

PC 上的 TekScope 软件
