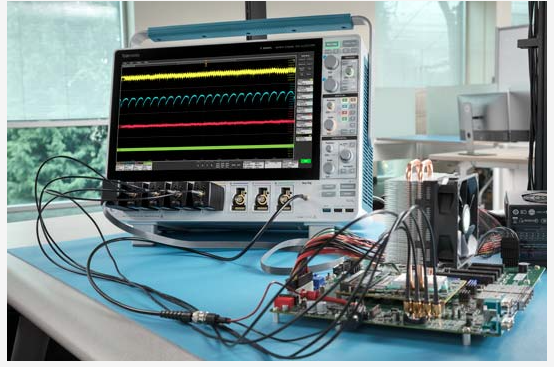

5 系列 B MSO 混合信号示波器通过高保真波形、富有洞察力的测量、独特的频谱分析和灵活的探测技术，全面了解您的设计。体验深受各地工程师青睐的直观用户界面。

富有洞察力的测量

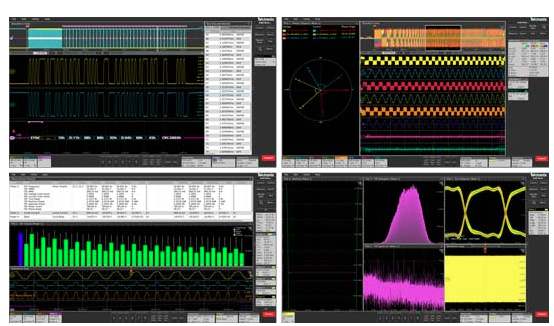

使用高分辨率 12 位模数转换器查看信号详细信息。查看多通道光谱分析、测量统计数据、表格和趋势图，随时换个角度思考。

• 1.25 GHz 时为 12 位分辨率，50 MHz 时为 16 位分辨率

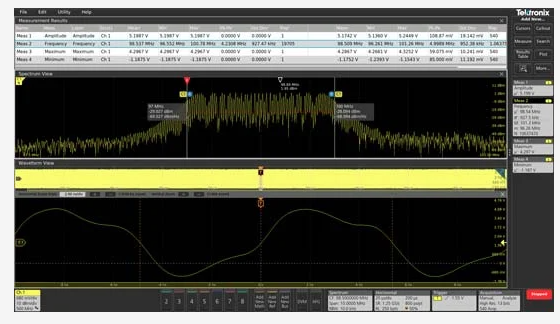

• 内置 DDC 支持多通道同步频谱分析

• 结果表、测量统计数据、直方图和和趋势图视图

•

• 高级解决方案

• 5 系列支持广泛的特定应用测量，满足您的各种需求。单独添加高级分析程序包或安装应用程序包，以处理更多不同的工作。

• 支持超过 25 种串行协议，覆盖常见的接口

• 先进的单相和三相功率分析程序包

• 确保信号完整性和电源完整性的测量工具

• 可选的 Windows® 操作系统让您可以运行 PC 软件

查看更多信号的更多方法

使用多功能输入和先进的探测技术，您可以看到更多信息。

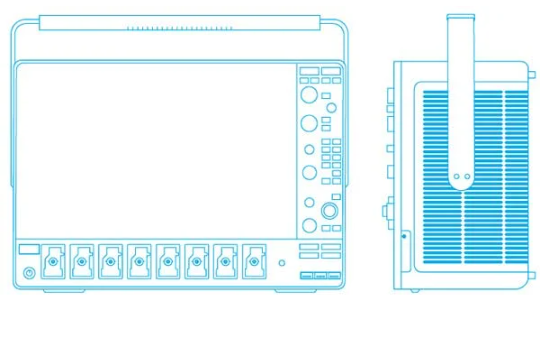

• 多达 8 个 FlexChannel™ 输入，支持多达 8 个模拟或 64 个数字信号，以及一个外部触发输入

• 包括 500 MHz 或 1 GHz 探头，输入电容仅为 3.9 pF

• TekVPI 探头接口支持广泛的有源探头、差分探头、绝缘探头和电流探头

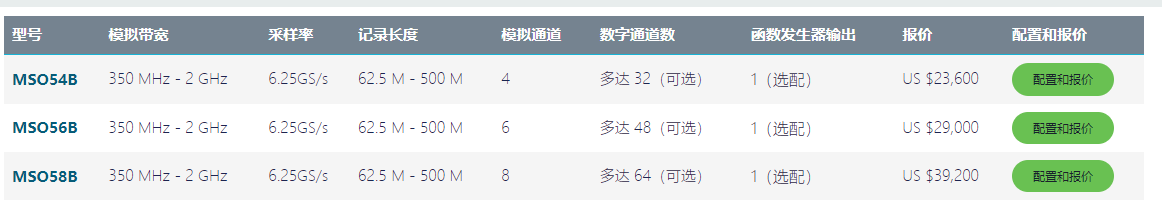

规格概述

输入通道
4、6 或 8 个 FlexChannel 输入。
每个 FlexChannel 提供 1 个模拟信号输入或连接 TLP0581 探头实现 8 个数字逻辑输入
新产品 辅助触发输入

带宽1
350 MHz、500 MHz、1 GHz、2 GHz

采样率
6.25 GS/s

记录长度 1
在所有模拟/数字通道上最高为 500 M 样点

内部数据存储器 1
新产品 250 GB 可移动固态硬盘

协议解码 1
超过 25 个协议可用

信号发生器 1
13 种标准波形，加上任意波形
新产品 100 MHz 最大频率

数字电压表 2
4 位

触发频率计数器 2
8 位

显示器
15.6 英寸 (385 mm)
TFT 彩色 HD (1,920 x 1,080) 分辨率电容式（多点触摸）触摸屏

1 - 可选且可升级
2 - 产品注册后免费

随时随地工作和协作

在实验室外捕获数据，并与下一个工作台或下一个时区的工程师轻松协作。

• 只需使用 Web 浏览器，即可在您自己的网络中连接并控制示波器

• 使用 TekScope™ PC 分析软件在联机或脱机模式下分析示波器的数据，就像使用示波器一样

• 可选的 TekDrive 一键式云存储有助于记录保存和协作
