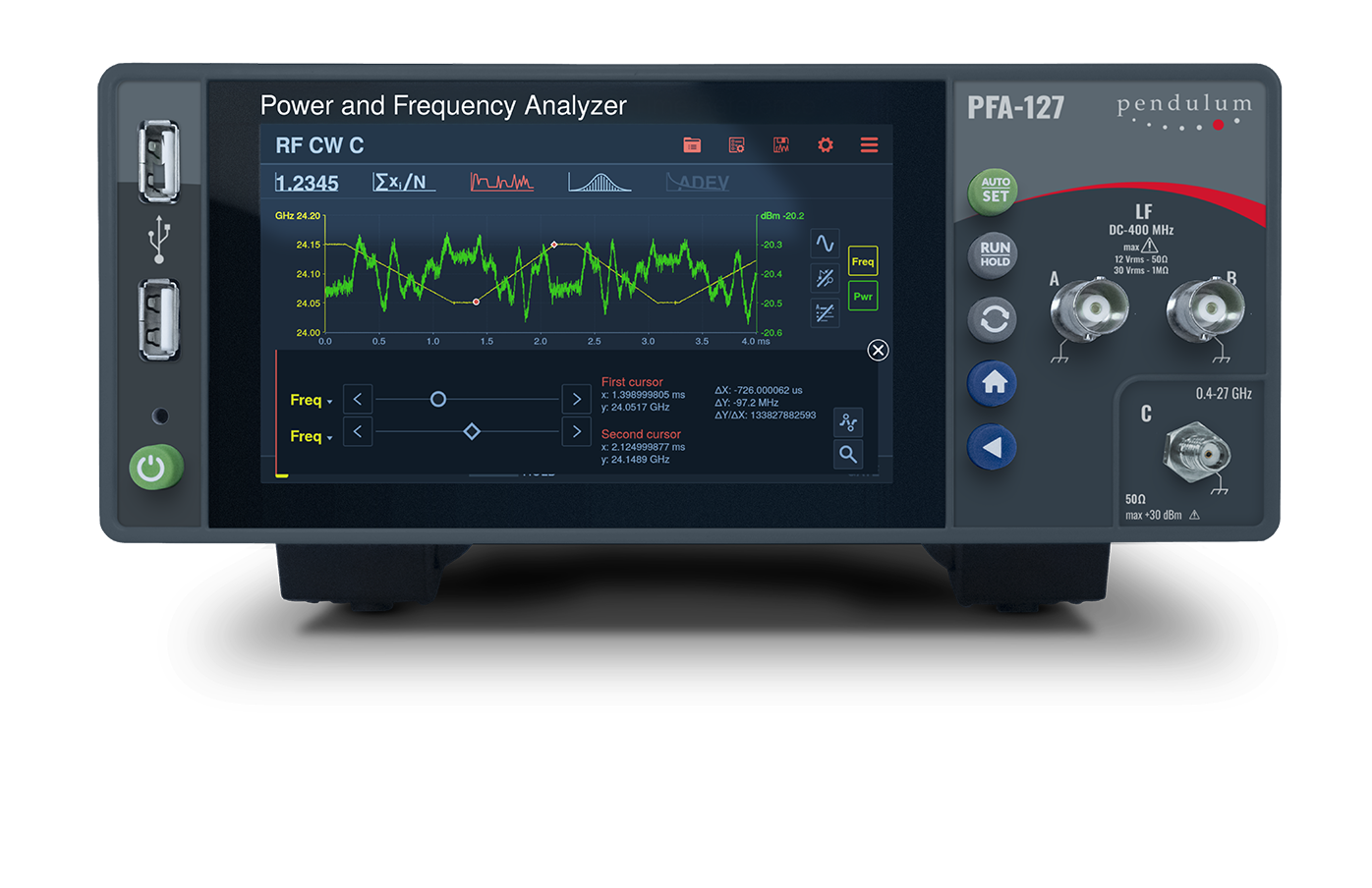

Pendulum PFA-127 仪器的核心规格与产品特性。这是一款革命性的 CW（连续波）与脉冲射频（RF）功率及频率分析仪，最高分析频率达 27 GHz。它将峰值/平均功率计与频率分析仪合二为一，支持零死区时间（gap-free）的无缝测量。

一、 核心规格参数

• 测量范围：RF 功率与频率分析仪最高支持 15/20/27 GHz；支持 CW 和脉冲 RF 测量（脉冲宽度低至 50 ns，频率低至 100 ns，功率低至 200 ns）。

• 采样与分辨率：可同时观察快速频率与功率变化，高达 2000 万采样点/秒（20 MSa/s）；包含业界领先的 2 通道 400 MHz 时间间隔分析仪（TIA，时间分辨率低至 14 ps rms，可选 7 ps）。

• 超高分辨率：RF 脉冲宽度 200 ps rms；功率 0.01 dB/μs；频率 12-13 位/秒。

• 显示与控制：配备图形触摸屏（含调制域显示），支持鼠标控制及通过 Web 服务器全球远程访问。

• 其他：具备无间隙零死区时间频率/功率测量能力，集成了峰值和平均功率计。

二、 产品特性与应用优势（图2）

1. 微波研发新分析特性

• 同步跟踪：同时跟踪频率和功率变化，采样间隔低至 50 ns，覆盖超 27 GHz 分析带宽（支持跳频如频率捷变）。

• 调制测量：可测量 FM、PWM、FSK、BPSK、AM 等快速调制；脉冲 RF 分析可同时查看脉宽、PRI、频率、功率等。

• 调制域分析（MDA）：得益于 20 MSa/s 速度，可实时捕捉快速变化，支持光标缩放；内置 400 MHz 基带分析仪，可与 RF 部分同步，测量上变频 RF 频率的基带频率。

2. 生产测试成本节省

• 一机多能：27 GHz 功率计+频率计数器二合一，可替代测试系统中的频谱分析仪；支持 2 路并行频率测量（LF 通道 A/B 达 400 MHz，RF 通道 C 达 27 GHz）。

• 高速测试：以太网高速传输，ATE 系统中块测量达 170kSa/s，连续数据流采样可达 20k 样本/秒，显著减少测试时间。

3. 计量级出色精度

• 高稳定性：配备超高稳定度 OCXO 时钟（可选外部原子钟），可作优秀 RF 频率校准器；频率分辨率达 12-13 位。

• 高精度指标：RF 功率典型精度室温下 1.5-15 GHz 范围内为 0.5 dB (2-σ)，全频段 2-σ 精度为 0.8 dB；支持 RF 扫频时间和 PRI 的高精度校准。

三、 总结

PFA-127 的核心卖点在于“功率+频率同步无间隙测量”、“超高时间分辨率（ps级）”以及“多仪器整合（替代频谱仪/功率计/频率计）”，主要面向微波研发（调制域分析）与生产测试（降本提速）场景，兼具计量级精度。
