RSA600 系列实时频谱分析仪

功能简介

借助精准的 RSA603A 和 RSA607A USB 频谱分析仪,您可以直观地了解您的设备或组件的特性,这些分析仪具有可协助完成无线集成、EMI 和 IoT 项目的功能。

RSA600A 系列 USB 频谱分析仪在小巧、非常便携的机箱中提供了高带宽实验室频谱分析功能。

功能和特点

9 kHz 至 3.0/7.5 GHz 频率范围满足各种分析需求

40 MHz 采集带宽支持实时分析,捕获瞬态信号,进行矢量分析

3 GHz 以下时 0.2 dB 幅度精度(95% 置信度)

高速全频宽扫描(25.0 GHz/秒),便于快速设置和发现

标准 GPS/GLONASS/北斗接收机

选配跟踪发生器,执行增益/损耗、天线和电缆测量

DataVu-PC 软件能够在可变带宽中实现多台记录

SignalVu-PC 软件提供了实时信号处理及 DPX® 频谱/频谱图,最大限度地缩短查找瞬态信号问题所需的时间

EMC/EMI 预一致性测试和故障排除 - CISPR 检波器、预定义标准、限制线、轻松附件设置、环境捕获、故障分析和报告生成

100% 检测概率捕获持续时间最短 15 μs 的信号,保证您每次问题发生时一次就能看到问题

标配应用编程接口,用来开发自定义程序

应用(A)

RF 设备、子系统和系统的检定

制造测试

移动现场操作

EMI/EMC 一致性检查和故障排除

RSA600 系列可提供必要的带宽和分析工具,助您实现业务成功

RSA600 系列提供实时频谱分析和宽带宽分析功能,可帮助工程师解决检定、验证和生产设计中所遇到的各种问题。系统核心是基于 USB 的 RF 频谱分析仪,它捕获 40 MHz 带宽,实现优异的保真度。由于具有 70 dB 动态范围和高达 7.5 GHz 的频率覆盖范围,您可以完整检定高达 40 MHz 带宽的宽带信号。USB 外形可允许您在需要更多处理能力或内存时将处理能力迁移至 PC。

选配跟踪发生器可以测量增益/损耗,迅速测试滤波器、放大器、双工器和其他部件,您可以按需增加电缆和天线的 VSWR、回波损耗、故障测距、电缆损耗等测量。

SignalVu-PC 软件为您的实验室提供丰富的分析功能

与 RSA600 配合工作的是一款强大的程序 — SignalVu-PC,这是泰克传统频谱分析仪的基础。SignalVu-PC 提供了以前低成本实验室解决方案中没有提供的深入分析功能。DPX 频谱/三维频谱图的实时处理在电脑中进行,进一步降低了硬件的成本。需要编程接入仪器的客户既可以选择 SignalVu-PC 编程接口,也可以使用标配的应用编程接口 (API),其提供了一套丰富的命令和测量功能。免费的 SignalVu-PC 程序的基本功能远远不只是基本功能。下面显示了基本版本测量。

RSA600A 与 SignalVu-PC 相结合,提供高级测量功能

由于 40 MHz 实时带宽,独特的 DPX® 频谱/频谱图显示干扰信号或未知信号发生的每个时点,支持的最短持续时间可达 15 μs。下图显示了 WLAN 传输(绿色和橙色),在屏幕中重复出现的窄信号是蓝牙接入探头。频谱图(屏幕上方部分)在时间上把这些信号清楚地分开,显示任何信号碰撞。

1

通过无人值守的模板监测功能,可以方便地找到意外的信号。可以在 DPX® 频谱画面上创建一个模板,在每次违规时采取相应操作,包括停止采集、保存图片、保存采集或发送听得到的告警声。在下图中,模板中红色位置发生了模板违规,因此将保存屏幕图片。模板测试可以用于无人值守监测,在播放记录的信号时,可以在相同信号上测试不同的违规。

2

跟踪发生器( RSA600的选项04) 通过SignalVu-PC控制。下面显示了 800 MHz 至 3 GHz 的带通滤波器。选项 SV60 增加了回路损耗、电缆损耗和远程故障。

3

EMC/EMI

可以使用仪器和 SignalVu-PC,简便地完成 EMI 预一致性测试和诊断测量。可以在校正文件中输入和存储变送器、天线、前置放大器和电缆增益/损耗,可以使用SignalVu-PC的标准杂散测量功能,为测试确定极限行。下图显示了 30MHz ~ 960 MHz 测试,其中阴影部分是 FCC Part 15 Class A 极限。蓝色谱线是捕获的环境特点。违规记录在图下的结果表中。可以通过选项 SVQP 增加 CISPR 准峰值和平均值检测器。

可以通过选项 EMCVU 增加 EMC 预一致性测试解决方案。此选项支持许多预定义的限制线。它还新增了一个向导,用于轻松一键设置建议的天线、LISN 和其他 EMC 附件。在使用新 EMC-EMI 显示时,您只能在出现故障时使用耗时的准峰值以便加快测试。此显示也提供一键环境测量。检查工具用于在本地测量感兴趣的频率,无需扫描。

4

SignalVu-PC特定应用许可

SignalVu-PC 提供了大量的面向应用的选项,既可以安装在仪器上,也可以作为浮动许可在仪器之间迁移或附着在电脑上。应用包括:

通用调制分析(27 种调制类型,包括 16/32/64/256 QAM、QPSK、O-QPSK、GMSK、FSK、APSK)

使用 CISPR 峰值、准峰值和平均值检测器进行 EMC/EMI 分析

基本速率、低能耗和蓝牙 5 的 Bluetooth® 分析。部分支持增强数据速率

对第 1 期和第 2 期信号进行 P25 分析

对 802.11a/b/g/j/p、802.11n、802.11ac 进行 WLAN 分析

LTE™ FDD 和 TDD 基站 (eNB) 小区号和 RF 测量

5G 新无线电 (NR) 上行链路/下行链路 RF 功率、功率动态、信号质量和辐射测量

绘制地图

脉冲分析

AM/FM/PM/直接音频测量,包括 SINAD、THD

播放记录的文件,包括在所有域中进行全面分析

信号分类和勘测

详情和订货信息请参阅单独的 SignalVu-PC 数字表。下面显示了选定的应用。

通用调制分析

SignalVu-PC 应用程序 SV21 在单个分析软件包中捆绑了 27 种不同的调制类型,并可提供星座显示、眼图、符号表、网格图、调制质量概要等。符号速率和滤波器类型可以调整,另外还随附可用于信号优化的内部均衡器。下图为使用 18.0 k 符号/秒速度 pi/4DQPSK 调制所调制的 TETRA 标准信号。

5

蓝牙

增加了两个新选项,帮助您在时域、频域和调制域中进行基于 Bluetooth SIG 标准的发射机 RF 测量。选项 SV27 支持 RF.TS.4.2.0 和 RF-PHY.TS.4.2.0 测试规范规定的基本速率和低能耗发射机测量。它还解调并提供增强数据速率数据包的符号信息。选件 SV31 支持蓝牙 5 标准(LE 1M、LE 2M、已编码 LE)和核心规范中规定的测量。这两个选件也解码所传输的物理层数据并使用颜色编码符号表中的数据包字段以便清晰标识。

6

提供了测试通过/失败结果,支持量身定制的极限。下面的测量显示了方差相对于时间关系、频率偏置和漂移、测量摘要及测试通过/失败结果。

7

APCO 25

SignalVu-PC应用SV26可以分析APCO P25信号。下图显示了使用三维频谱图监测第二期HCPM信号中的异常事件,同时根据TIA-102标准规范执行发射机功率、调制和频率测量。

8

LTE

应用 SV28 实现了下述 LTE 基站发射机测量:

小区号

通道功率

占用带宽

邻道泄漏比 (ACLR)

频谱辐射模板 (SEM)

TDD 发射机关闭功率

基准信号 (RS) 功率

测量满足 3GPP TS 第 12.5 版中的定义,支持所有基站类别,包括微微小区和毫微微小区。报告通过/失败信息,支持所有通道带宽。

小区号预置在星座图中显示一级同步信号 (PSS) 和二级同步信号 (SSS)。它还提供了频率误差。

下图显示频谱监测,其中结合使用频谱图画面与小区号/星座图、频谱辐射模板和 ACLR 测量。

9

5G NR 调制分析和测量选项

5G NR 是 SignalVu-PC 矢量信号分析 (VSA) 软件支持的一组不断扩充的信号标准、应用和调制类型。SignalVu-PC VSA 5G NR 分析选项提供基于 3GPP 5G NR 规范的信号频域、时域和调制域的全面分析能力。

通过配置频谱结果轨迹、采集时间和 NR 特定调制质量(例如 EVM、频率误差、I/Q 误差)轨迹和表,工程师可以识别总体信号特征,并排除间歇性错误峰值或重复出现的同步故障。

误差矢量幅度 (EVM) 是用于描述信号质量的品质因数。它通过测量给定符号的理想星座点与实际测量点之间的 I/Q 平面差异来实现此目的。它可以理想子符号的 dB 或 % 为单位进行测量,归一化为接收的平均 QAM 功率,并显示符号与理想符号关系的星座图。EVM 与符号的关系或 EVM 与时间的关系给出了所考虑的符号数量中或时隙内的时间中存在的 OFDM 符号的 EVM。

对于自动化测试,SCPI 远程接口可用于加快设计速度,从而能够快速过渡到设计验证和制造阶段。

10

5G NR 发射器测量核心支持功能

5G NR 选项 (5GNRNL-SVPC) 支持 5G NR 调制分析测量,符合 3GPP TS38 规范版本 15 和版本 16 的要求,包括:

分析上行链路和下行链路帧结构

5G NR 测量和显示包括:

调制精度 (ModAcc)

通道功率 (CHP)

相邻通道功率 (ACP)

频谱辐射模板(SEM)

占用带宽 (OBW)

功率与时间的关系 (PVT)1

误差矢量幅度(EVM)

摘要表,含 ModAcc、SEM、CHP、ACP、OBW、PVT 和 EVM 测量的所有标量结果

通过跨域的耦合测量进行深度分析和故障排除,使用多个制造商关联结果,以查找根本原因。

以 CSV 格式保存报告,包括配置参数和测量结果

为每个组成载波提供 PDSCH 或 PUSCH 的可配置参数

对于下行链路,支持符合 3GPP 规范、适用于 FDD 和 TDD 的测试模型

WLAN 802.11a/b/g/j/p/n/ac

带选件 SV23、24 和 25,可以方便地进行完善的 WLAN 测量。在下面所示的 802.11ac (20 MHz) 信号中,三维频谱图显示了初始导频序列,后面是主信号突发。数据包的调制自动检测为 64 QAM,显示为星座图。数据摘要显示EVM 为-37.02 db RMS,突发功率测得 -17.32 dBm。SignalVu-PC 应用程序适用于带宽高达 40 MHz 的 802.11a/b/j/g/p、802.11n 和 802.11ac。

11

播放

应用 SV56 播放记录信号,可以把观察和等待几小时确定频谱违规的时间缩短到几分钟,您可以在桌面上复核记录的数据。

记录长度只受存储介质容量限制,记录功能是 SignalVu-PC 中包括的基本功能。SignalVu-PC 应用 SV56(播放)可以全面分析所有 SignalVu-PC 测量数据,包括 DPX 频谱图。在播放过程中保持最短信号时长指标。可以执行 AM/FM 音调解调。提供了可变频宽、解析带宽、分析长度和带宽。

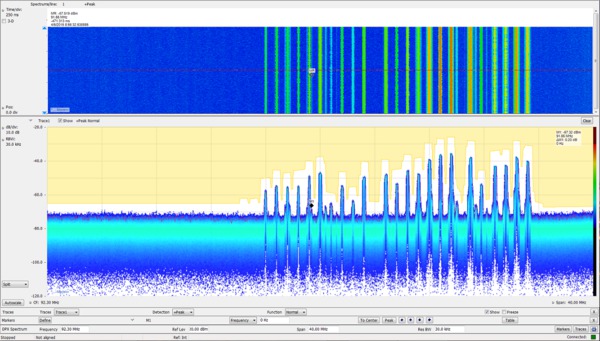

在下图中,正在重播 FM 频段,使用一个模板检测频谱违规,同时侦听 92.3 Mhz 中心频率的 FM 信号。

12

DataVu-PC 多仪器记录和分析软件,支持大型记录

DataVu-PC 软件可以使用独立设置同时控制两台频谱分析仪。您可以监测宽频宽,同时在仪器范围内任何频率上以最高 40 MHz 带宽记录数据。一旦记录完毕, DataVu-PC 可以根据幅度和频率模板特点查找和标记关注的信号,而不需要手动检查长记录。在最多 2,000,000 个脉冲上提供脉冲测量。
