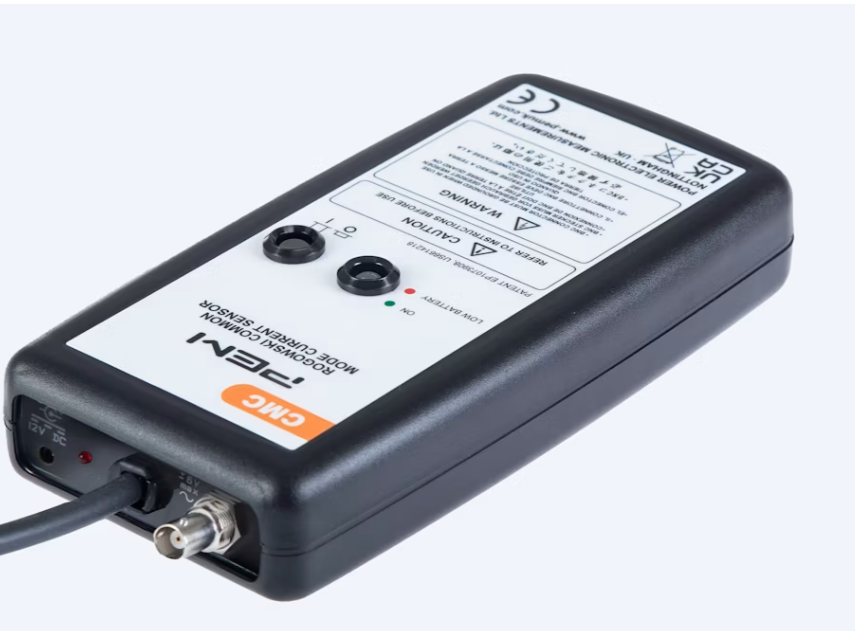

PEM CMC系列交流电机驱动共模电流探头是一款专为测量大型交流电机驱动系统中高频漏电流而设计的专业电流探头。在交流电机驱动（VSD）系统中，PWM调制产生的共模电流是导致电机轴承损坏、EMC干扰和接地漏电流问题的核心原因。传统电流探头在高噪声电机驱动环境中测量微小的共模漏电流时，差模大电流的干扰会严重影响测量精度。CMC系列结合了卓越的抗差模噪声能力和通过长Rogowski线圈测量小高频电流的能力，在存在大差模驱动电流的同时，仍然可以精确测量高频共模漏电流分量。
CMC系列采用PEM专利的线圈设计技术，长柔性Rogowski线圈环绕在被测系统的接地回路或共模电流路径上，同时有效抑制附近大差模电流产生的电磁干扰。这种能力使CMC系列成为电机驱动EMC诊断中不可或缺的测试工具。
CMC系列的主要应用场景：交流电机驱动系统共模漏电流测量与EMC诊断；电机轴承电流测量与轴承损坏原因分析；变频器输出侧高频漏电流监测；VSD驱动系统EMC合规性测试；UPS和SMPS电路共模电流测量；电机驱动系统接地电流诊断；电力质量监测中的谐波与漏电流分析。

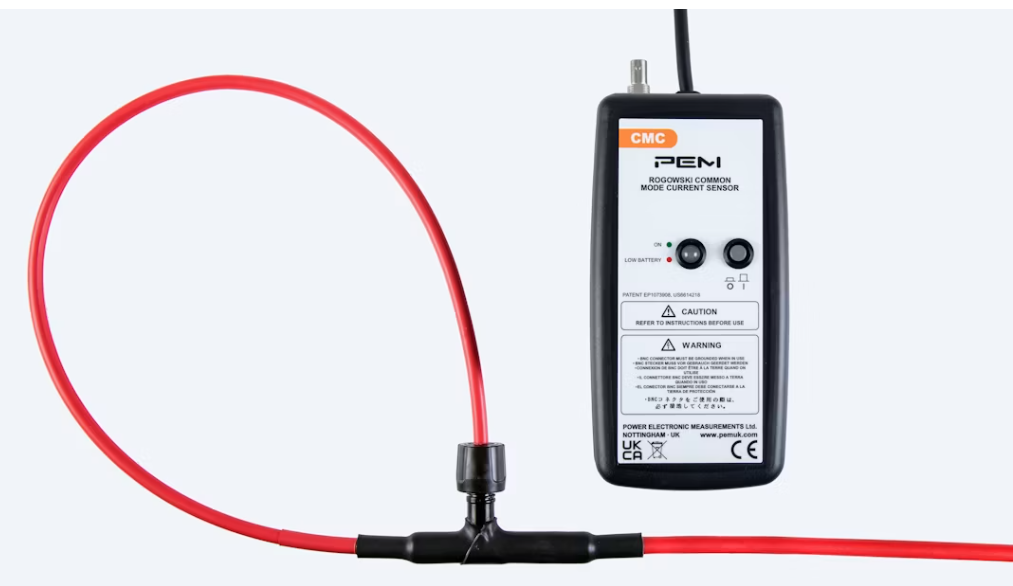

PEM电流探头 CMC系列交流电机驱动共模电流探头，带12MHz带宽的夹断式罗戈夫斯基电流探头，适用于高频共模电流和高频承载电流，线圈截面为8.5毫米
PEM罗氏线圈，电流探头 CMC - 电流探针一种灵活的环绕式罗戈夫斯基探针，用于测量VSD中高频共模电流。
一种灵活的夹带电流探头，用于测量绕过电机驱动通过大型交流驱动系统轴承到地的高频共模电流。
CMC还可以用于需要测量小而高频电流的各种其他应用。
CMC是识别大型电机驱动中共模电流存在及严重性的重要工具。该系统设计为经验丰富且熟悉交流驱动系统的人员使用。一旦确定，CMC将为工程师提供参考测量，用于评估减缓轴承电流措施的有效性。

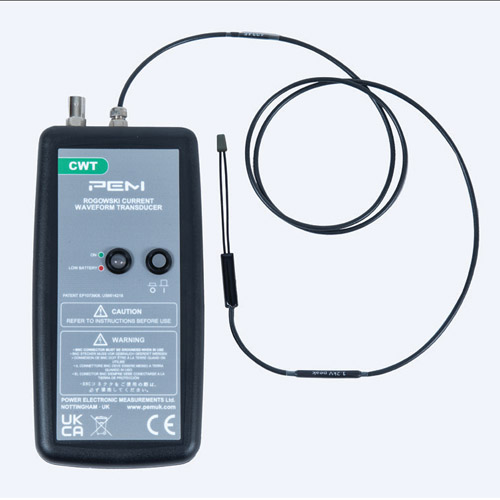

该探头是我们行业领先的CWT系列Rogowski电流传感器的改进版。
主要特征
工作温度宽，-20°C至+90°C。
低频（-3dB）带宽用于衰减大基频电流和磁场。
高频（-3dB）带宽≥10MHz。
罗戈夫斯基线圈尺寸多种多样。
一个静电屏蔽的Rogowski线圈。
线圈绝缘 10kV pk。
应用
控制交流电机的变速驱动（VSD）产生快速瞬态PWM电压，可以电容耦合到机器轴。轴上的电压足以使电弧电流通过电机轴承流向地。这些电流可以通过机轴或电机接地机构上的CMC测量。
在牵引应用中测量干扰，以确保机车VSD不会损害铁路信号系统的完整性。
该罗氏线圈探头专为测量电机驱动高频共模电流设计
PEM公司自主研发，具有灵活方便，柔性可靠的高频电机驱动电流测量，特别针对高频共模电流。pem罗氏线圈
共模电流产生的问题：
变速传动装置又称无级变速器（VSDs）用于控制交流电机，它能够产生很大的高频PWM电压并容性耦合于机器主轴。这就导致电压产生电弧电流流过电机主轴。
这种放电电流会产生大量热量，并可能融化主轴及轴承，滚珠等部件。
PEM电流探头CMC探头是该类工程师的重要工具
PEM电流探头 CMC电流探头是鉴定大驱动电机共模电流的重要工具，工程师可一次性标准鉴定共模电流。CMC探头改良了CWT系列探头对于该应用的缺陷。也可用于其他高频测量领域的应用。
主要特点：
• 柔性屏蔽罗氏线圈，有效降低干扰
• 高频带宽超过10M Hz,线圈周长超过1米
• 宽范围的线圈尺寸，适用于很大电机
CMC系列符合CE认证，满足IEC 61010安全标准。金凯博集团是英国PEM中国授权代理，提供CMC系列产品销售、技术选型与应用方案支持。欢迎致电400-1818-170获取专业选型建议
