为光伏逆变器功率器件构筑可靠性防线——金凯博KC3130光伏IGBT/SiC功率半导体可靠性测试解决方案
一、背景：光伏产业高速发展下的可靠性新命题
全球光伏装机容量持续快速增长，光伏逆变器作为光伏发电系统的“心脏”，其长期运行可靠性直接关系到电站的发电收益与运营安全。而功率器件（IGBT、SiC MOSFET）正是逆变器中承担电能变换的核心部件。

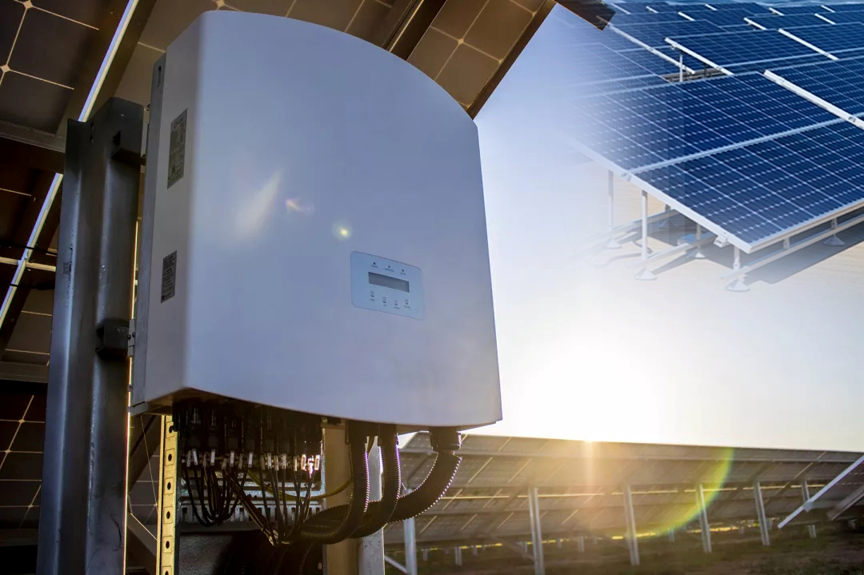

图：光伏逆变器
光伏逆变器的工作工况极为复杂严酷：一方面，器件长期工作在启停温差极大的高压大电流环境下；另一方面，光伏电站多部署于荒漠、戈壁、高原等恶劣自然环境中，早晚及季节温差巨大，导致IGBT芯片、散热基板及中间连接材料不断遭受热循环冲击，材料发生形变，轻则影响散热性能，重则导致器件失效。光伏逆变器中的IGBT器件长期承受功率和温度的频繁变化，这会显著缩短器件寿命。
功率循环测试（Power Cycling Test） ，通过模拟功率器件在实际工况中的“通电发热—断电冷却”循环，能够有效加速并暴露器件在热-机械应力下的潜在失效模式。正因如此，功率循环测试已成为评估光伏逆变器功率器件长期可靠性的关键验证手段。
二、挑战：光伏场景下功率器件可靠性测试的独特难点
光伏逆变器功率器件的可靠性测试，面临着区别于其他应用场景的独特挑战：
1. 工况复杂，传统标准难以完全覆盖
长期以来，光伏逆变器功率器件的可靠性验证主要参照AQG324、IEC60747、IEC60749等汽车电子和半导体行业标准，其验证结果并不能完全反映器件在光伏逆变器各种复杂工况下的长期运行状态。值得关注的是，行业正在积极填补这一空白——由上海交通大学、锦浪科技、阳光电源等单位起草的《光伏并网逆变器中功率半导体器件工况适应性试验要求及方法》团体标准已进入征求意见阶段；同时，阳光电源与TÜV莱茵联合发布了逆变器长期可靠性企业标准，其中2 PfG 3325专门针对功率半导体器件在热循环、功率循环等典型应力条件下的可靠性表现建立评价方法。
2. 宽禁带半导体的新失效机理
碳化硅（SiC）器件正加速进入光伏逆变器市场，其高效、耐高温的优势显著。然而，SiC器件的失效模式与传统硅基器件不同：键合线在高频大电流下更易疲劳断裂、焊料层因温度循环更易开裂、SiC MOSFET栅氧界面对温度冲击更为敏感。这些新型失效机理对测试设备的精度和功能提出了更高要求。
3. 长寿命要求与加速老化的矛盾
光伏电站设计寿命通常长达25年以上，逆变器功率器件需在此周期内保持高可靠性。如何在有限时间内通过加速老化测试准确预测器件寿命，是对测试方法和设备的核心考验。
4. 大电流、高精度的双重需求
光伏逆变器功率等级持续提升，组串式逆变器单机功率已达数百千瓦，对测试设备的负载电流能力提出更高要求；同时，失效判据要求精确捕捉导通压降（Vce）5%的变化和热阻（Rth）20%的变化，对测量精度要求极为苛刻。
三、解决方案：金凯博KC3130功率循环与热特性智能测试系统
针对光伏逆变器功率器件测试的独特挑战，金凯博推出了KC3130功率循环与热特性智能测试系统。该系统专为工业级（JEDEC）、车规级（AEC-Q101）及第三代半导体（SiC/GaN）测试需求打造，提供了一套全自动化、高精度、可扩展的测试解决方案，精准聚焦光伏逆变核心需求。

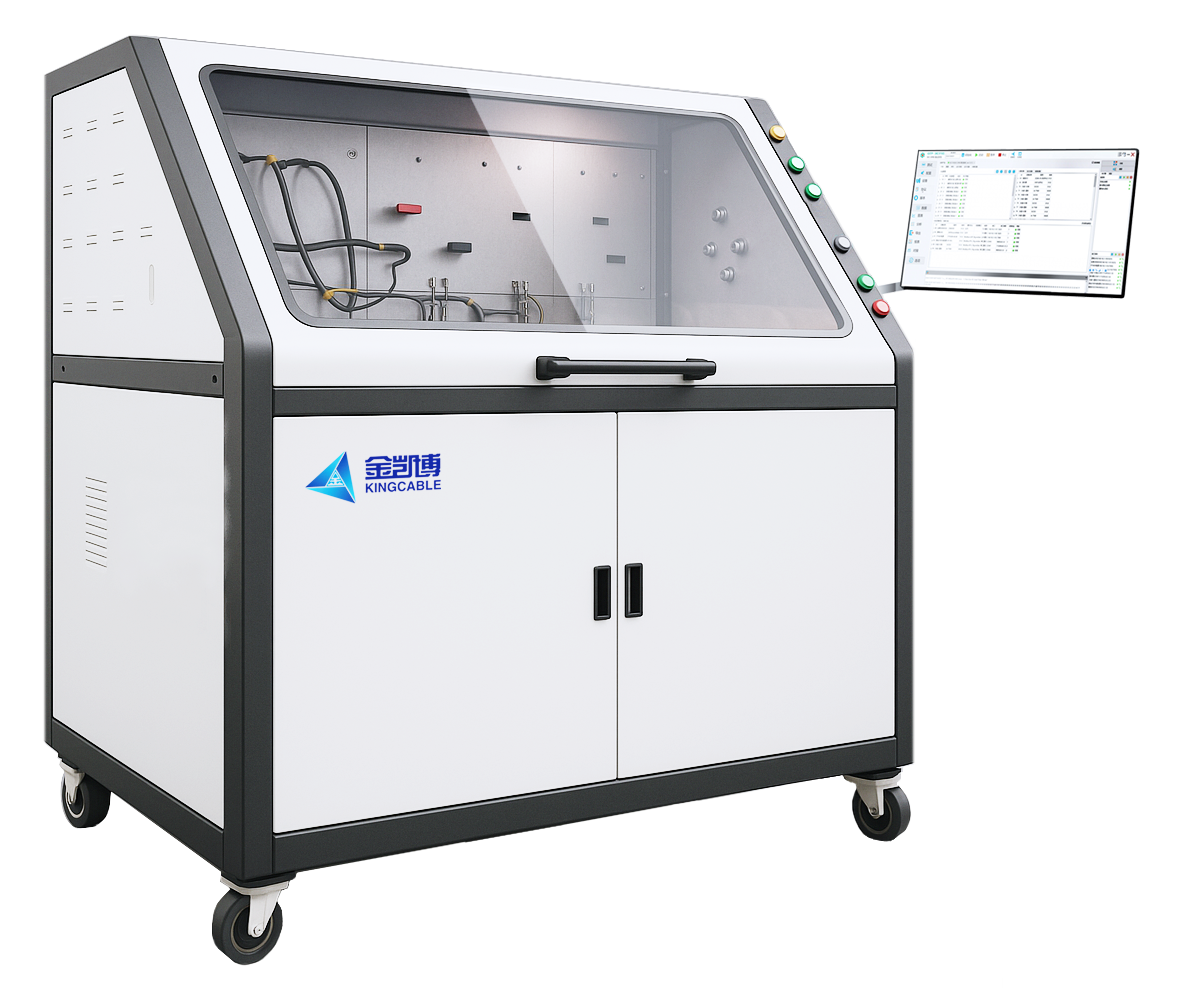

图：金凯博KC3130功率循环与热特性智能测试系统
核心优势与能力
特性维度 | KC3130核心能力 | 光伏场景客户价值 |
大电流覆盖 | 标准负载电流1000A，可扩展至6000A | 满足从组串式到集中式光伏逆变器全功率等级器件的测试需求 |
全材料兼容 | 全面支持Si、SiC、GaN、GaAs材料的IGBT、MOSFET、Diode等器件 | 适应光伏行业从硅基IGBT向SiC MOSFET升级的技术路线 |
高精度测量 | 导通压降测量精度≤±150μV；温度控制精度±0.5℃ | 精准捕捉器件性能微小退化，确保失效判据的准确性 |
多通道并行 | 可同时测试6-12个器件，定制可拓展至24通道 | 大幅缩短测试周期，提升研发与量产效率 |
多模式测试 | 支持秒级功率循环（PCsec）、分钟级功率循环（PCmin）、热阻/抗测试（Rth/Zth）、K曲线校准（TSP-Vpn） | 全面覆盖光伏器件不同失效模式的评估需求 |
智能失效定位 | 具备结构函数分析功能，精确定位失效位置（芯片、焊层、基板） | 将测试从“通过/不通过”提升至“诊断/改进”层面 |
标准符合性 | 符合JEDEC、AEC-Q101、IEC 60747-9、MIL-STD-750E、GJB 128A等标准 | 测试数据权威可靠，可直接用于产品认证报告 |
技术规格亮点
◎测试项目：秒级功率循环（PCsec）、分钟级功率循环（PCmin）、热阻/抗测试（Rth/Zth）、K系数校准（TSP-Vpn）
◎电流输出：单平台2000A恒流源，并联可达6000A
◎测量精度：导通压降≤±150μV；恒温系统温控精度±0.5℃
◎周期控制：兼容秒级（可达0.5秒）和分钟级功率循环
◎控制模式：支持恒电流模式、恒结温模式、恒功率模式
◎远程监控：支持SECS/GEM协议远程监控试验
◎数据管理：数据自动保存与生成测试报告，支持MES系统对接
针对光伏场景的专项优化
1. 工况适应性测试能力
KC3130可灵活设置测试参数，模拟光伏逆变器实际运行中的复杂工况——从晨间启动、午间满功率运行到傍晚停机，以及阴晴变化带来的功率波动。系统支持高加速应力测试，帮助用户在研发阶段快速暴露设计及工艺缺陷。
2. SiC器件专项优化
针对SiC器件更高的工作结温、更快的开关特性及新型失效机理，KC3130在温度控制、电流加载及数据采集方面进行了专项优化。栅极漏电流实时监测功能可提前预警SiC MOSFET栅极退化。
3. 全封装兼容
设备配备3D自适应夹具，灵活兼容TO-247、D²PAK、模块封装等多种封装形式，适配光伏逆变器中常见的各类功率模块与分立器件。
四、选择金凯博KC3130的五大理由
◎专业聚焦光伏需求：深刻理解光伏逆变器功率器件的工况特点与应用痛点
◎一站式测试平台：一台设备完成功率循环、热阻测试、温度循环、K系数校准全套测试
◎数据权威可靠：符合国外国内主流标准，测试结果全球认可
◎操作智能简便：图形化界面，测试报告自动生成，支持远程监控
◎本地化服务支持：作为国内专业的功率循环测试设备生产厂商，提供快速响应的定制化测试方案与技术支持
五、总结
随着光伏产业迈向更高效、更可靠的未来，功率器件的可靠性验证已从“可选项”变为“必选项”。金凯博KC3130功率循环测试系统，以大电流、高精度、全标准、智能化的核心能力，精准应对光伏逆变器功率器件测试的独特挑战，助力光伏逆变器厂商、功率器件及模块厂攻克从研发到量产全过程的可靠性验证难题，为光伏电站的25年以上长期稳定运行提供坚实保障。
如需获取定制化测试方案或了解更多，请联系金凯博售前技术团队
