KC3130车规级IGBT可靠性测试解决方案

一、背景：新能源汽车浪潮下的可靠性挑战

随着新能源汽车产业的蓬勃发展，功率器件作为电驱系统、车载充电机（OBC）和直流变换器（DC-DC）的核心部件，其可靠性直接关系到车辆的性能与安全。IGBT（绝缘栅双极型晶体管）和SiC（碳化硅）MOSFET已成为主流选择。然而，汽车运行工况复杂，功率器件长期承受高频开关与剧烈的温度波动（ΔTj），这对器件的封装结构（如芯片焊料层、键合线等）构成了严峻考验。

图：新能源汽车功率器件IGBT

功率循环测试（Power Cycling Test），通过模拟器件实际工作中的“通电发热-冷却”循环，能有效加速并暴露器件在热-机械应力下的潜在失效模式。因此，它已成为AEC-Q101与AQG-324等车规级标准中评估功率器件可靠性的必测项目。

二、挑战：车规级测试的严苛要求

进行符合车规标准（如AQG-324）的功率循环测试，面临着多重挑战：

1.大电流与高精度：需提供高达上千安培的负载电流，并精确测量微伏级（μV）的导通压降（Vce）变化。

2.严苛的标准符合性：测试流程、数据采集及失效判据（如Vce变化超过5%或热阻Rth变化超过20%）需严格遵循AQG-324、JEDEC等标准。

3.复杂的失效分析：需精准定位失效位置（芯片、焊层或基板），以指导工艺改进。

4.测试效率与成本：长时间的测试周期对设备的稳定性与并行测试能力提出高要求。

三、解决方案：金凯博KC3130功率循环与热特性智能测试系统

针对上述挑战，金凯博推出了KC3130功率循环与热特性智能测试系统。该系统专为车规级（AEC-Q101）、工业级及第三代半导体（SiC/GaN）测试需求打造，提供了一套全自动化、高精度、可扩展的测试解决方案。

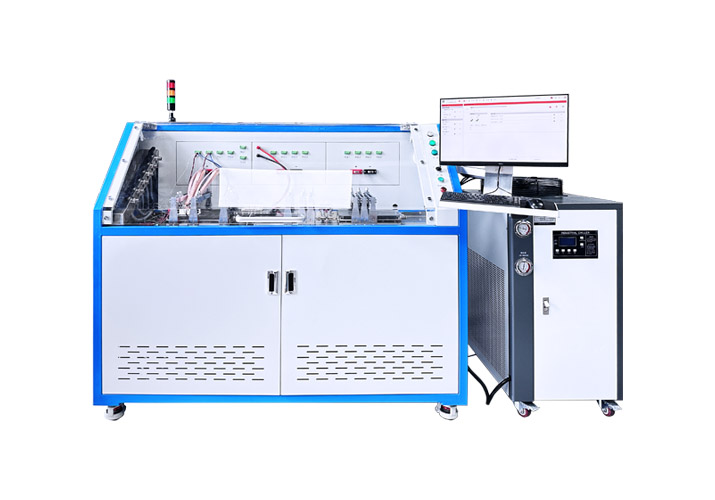

图：金凯博KC3130功率循环与热特性智能测试系统

核心优势与能力

技术规格亮点

1.测试项目：秒级功率循环（PCsec）、分钟级功率循环（PCmin）、热阻/抗测试（Rth/Zth）、K系数校准（TSP-Vpn）。

2.电流输出：单平台2000A恒流源，并联可达6000A。

3.测量精度：导通压降≤±150μV；温度控制≤±0.5℃。

4.控制模式：支持恒电流、恒结温、恒功率等多种测试模式。

典型应用场景

1.新能源汽车：电驱系统SiC模块、IGBT模块的寿命验证与可靠性评估。

2.光伏储能：逆变器中功率器件的长期可靠性评估。

3.轨道交通：牵引变流器用大功率IGBT/SiC模块测试。

4.器件研发与制造：第三代半导体失效机理研究、量产前的可靠性筛查。

四、选择金凯博KC3130的理由

1.专业聚焦：针对SiC/GaN等第三代半导体特性进行了测试算法优化。

2.平台化设计：一台设备可完成功率循环、热阻测试、温度循环等全套测试，兼容焊接式与压接式封装。

3.权威可靠：测试结果符合主流标准，全球认可。

4.智能高效：图形化操作界面，测试报告自动生成，支持远程监控。

5.本地化服务：作为国内专业的功率循环测试设备生产厂商，提供快速响应的定制化测试方案与技术支持。

五、总结

金凯博KC3130功率循环测试系统，是应对新能源汽车及第三代半导体功率器件可靠性挑战的专业利器。它以高精度、大功率、全标准和智能化的核心能力，助力企业攻克车规级IGBT与SiC MOSFET的可靠性验证难题，为从研发到量产的全过程提供坚实保障。

如需获取定制化测试方案或了解更多，请联系金凯博售前技术团队。
